Задвижка 30с964нж ДУ400 РУ25 (DN400, RN25) фланцевая стальная клиновая

Описание и принцип действия

Задвижка стальная фланцевая 30с964нж ДУ400 предназначена для регулирования потока жидкостей или газов в системах трубопроводов. Обладает прочной конструкцией из стали, что обеспечивает долговечность и надежность ее работы.

• Принцип действия задвижки основан на использовании специального механизма, позволяющего открывать или закрывать проход в трубопроводе. Для этого задвижка оснащена рукояткой или приводом, с помощью которых происходит поворот шпинделя. Шпиндель, в свою очередь, перемещает заслонку, благодаря чему происходит регулирование потока среды.
• 30с964нж ДУ400 имеет большой диаметр, что позволяет использовать ее в системах с высоким давлением и большим объемом перекачиваемой среды. Она обладает высокой герметичностью благодаря применению фланцевых соединений, которые обеспечивают надежное соединение с трубопроводом.
• Одним из преимуществ данной задвижки является ее простота в установке и эксплуатации. Благодаря своей конструкции, она легко монтируется на трубопровод и не требует сложного обслуживания. Кроме того, задвижка обладает высокой степенью надежности и долговечности, что позволяет ей успешно функционировать в течение длительного времени без необходимости замены или ремонта.

Задвижка 30с964нж используется в различных отраслях промышленности, таких как нефтегазовая, химическая, энергетическая и другие. Она обеспечивает точное и надежное регулирование потока среды, что является важным условием для эффективной работы системы.

Технические характеристики задвижки 30с964нж ДУ400

Устройство

• Инженерная система — Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
• Тип — клиновая
• Модель — 30с964нж
• Тип присоединения — фланцевое
• Конструкция шпинделя — выдвижной
• Масса нетто — 465 кг
• Максимальное рабочее давление, бар — Ру25
• Тип затвора — под электропривод
• Фланцевое исполнение — исп. B
• Максимальное усилие для закрытия — 850 Н*м

Габаритные и установочные размеры 30с964нж ДУ400

• L (строительная длина) = 600 мм
• H = 1300 мм
• D2 = 610 мм
• D1= 503 мм
• d3 = 550 мм
• N-D = 16-36 мм

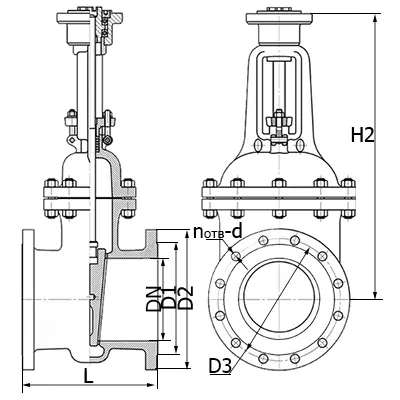

Эскиз

Материальное исполнение

• Корпус — Сталь 25Л
• Клин — Сталь 25Л
• Шпиндель — Нерж. сталь 20Х13
• Прокладка — ТРГ
• Крышка — Сталь 25Л
• Гайка — Сталь 25
• Шпилька — Сталь 35
• Ось — Сталь 25
• Болт — Сталь 35
• Сальниковое уплотнение — ТРГ
• Втулка сальника — Сталь 20

Документы

Продажа и доставка

На сайте Пензенского завода Арматуростроения вы можете купить задвижки фланцевые 30с964нж ДУ400 и всех других типоразмеров. Мы производим запорную арматуру по ГОСТ и предлагаем самые выгодные цены.

Чтобы узнать актуальную стоимость задвижки и оформить заказ с доставкой в ваш город, свяжитесь с менеджером.
